JTOPO30v2 - 日本近海30秒グリッド水深データ第二版

本製品は，品質管理済みの測量データや水深データセット，および新規に作成した等深線図の数値化データを基に，精度の高いデータを優先して統合編集した，日本周辺海域における緯度経度30秒グリッドの水深データファイルです．基データが存在しない海域には近傍の水深データから補間した推定値を挿入しています．

第一版からの変更点

日本の陸域を国土地理院基盤地図情報数値標高モデル(10mメッシュ; ただし北方領土は250mメッシュ)から計算した30秒グリッド平均標高値に置き換え(flag=10)，これに伴い生じた空白域は海上保安庁刊行「沿岸の海の基本図」から抽出した水深値(flag=18)または近傍のグリッド水深データから補間した推定値(flag=9)を挿入しました．

また，海上保安庁刊行「沿岸の海の基本図」刊行範囲内にある第一版の補間推定値(flag=9)も，沿岸の海の基本図から抽出した水深値(flag=18)に置き換えました．

日本以外の陸域には第一版と同様にGLOBEの1km(30秒)グリッド標高値を採用しています．

なおM1504, M1307, M1308に変更はありません．

第一版から変更のあったデータの分布はこちらの図をご参照下さい(404KB PDF).

ご注意

本製品作成に使用した全てのデータは2011年3月11日に発生した東北地方太平洋沖地震以前の調査に基づいています．

刊行海域

北緯18度～北緯48度，東経120度～東経150度

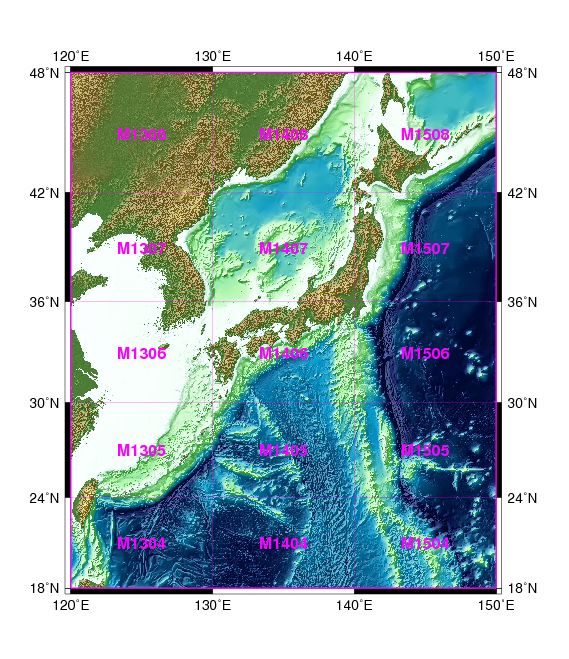

JTOPO30第二版刊行海域図

データフォーマット

以下の三種類のフォーマットのファイルを同梱しています．

アスキーフォーマット

アスキーデータファイルには，以下の例のように一行につき格子点上のデータが収録されています：

135 57 00 33 35 00 43 10
135 57 30 33 35 00 19 10
135 58 00 33 35 00 -33 18
135 58 30 33 35 00 -89 2
135 59 00 33 35 00 -98 18
135 59 30 33 35 00 -175 18
136 00 00 33 35 00 -518 1
136 00 30 33 35 00 -608 1
136 01 00 33 35 00 -677 1
136 01 30 33 35 00 -724 1
136 02 00 33 35 00 -749 2

各数値は左から順に東経(度)，東経(分)，東経(秒)，北緯(度)，北緯(分)，北緯(秒)，標高値または水深値，フラグを示し，各項目は一個の空白で区切られています．
緯度経度は格子点上の位置を示し，負の標高値が水深を表しています．
フラグは格子点上の水深値を作成したときに参照したデータソースを示しています．データソースの分布図および各フラグの説明は以下の通りです．

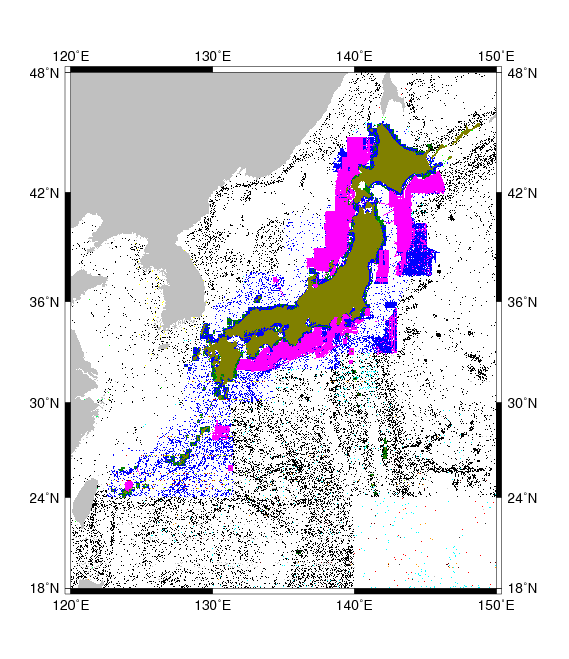

JTOPO30v2_flag

JTOPO30のデータソース分布図

凡例フラグ説明

0 陸域(GLOBEの1km(30秒)グリッド標高値)

1 Seabeam社製マルチビーム音響測深機で得られた詳細測深データ

2 J-EGG500(JODC Expert Grid data for Geography: 500m intervals)

3 MGD77(マルチナロービームによる測深データ)

4 海上保安庁刊行の航海用電子海図(ENC)から読み取った水深点

5 韓国海図から読み取った水深点

6 J-BIRD(JODC水深統合データセット)の水深点

7 本製品のために新たに作成した200m間隔等深線図の数値化データ

10 陸域(国土地理院基盤地図情報数値標高モデル(10mメッシュ; ただし北方領土は250mメッシュ)から算出した30秒グリッド平均標高値

18 海上保安庁刊行「沿岸の海の基本図」から抽出した水深

9 補間値(推定水深)

netCDF

GMT4.1以降で標準のCOARDS-compliant netCDF(float, gridline registration)フォーマットで，コンピュータの種類に依存しないバイナリデータです．
ArcGIS 9.3以降でも読み込むことができます．
データソース・フラグは含まれてません．

フォーマットの詳細はnetCDF，あるいはGMTのオンラインマニュアルをご参照下さい．

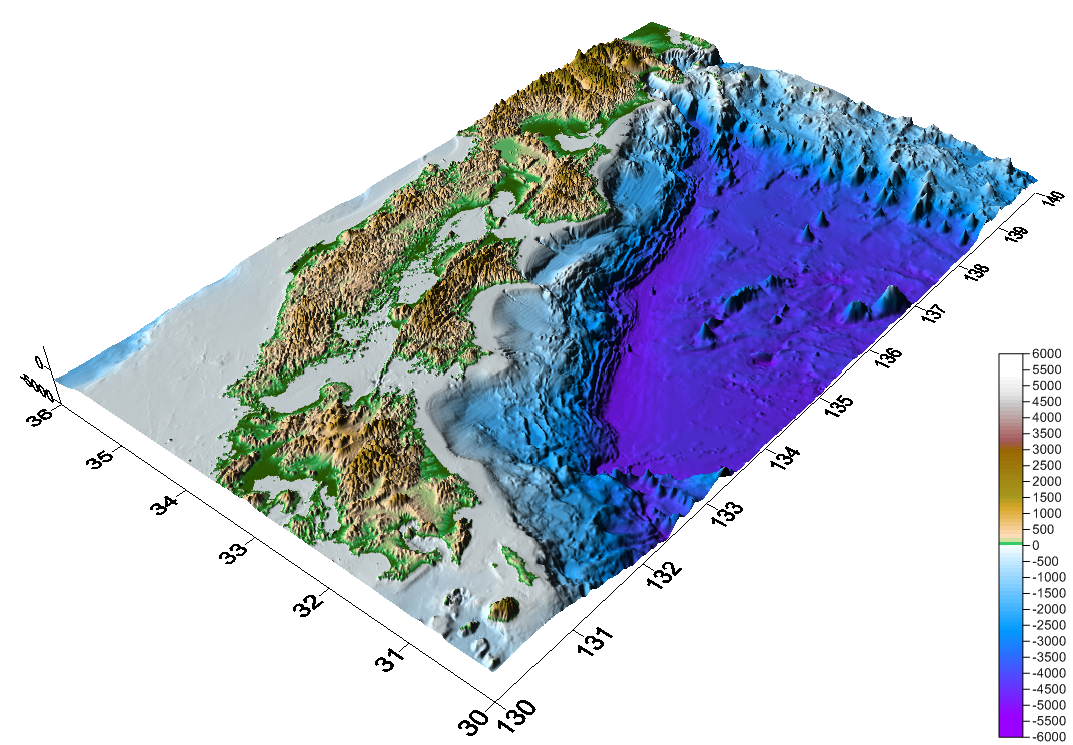

Golden Software Surfer 6 grid file format

Golde Software社のソフトウェアSurferで直接読み込み可能なフォーマットです．
データソース・フラグは付加されていません．

利用方法はSurferのマニュアル等をご参照下さい

提供海域

上記の刊行海域図に示したM1304からM1508までの海域番号(経度10度×緯度6度)毎の提供となります．
海域が複数かつ矩形の場合は統合したファイルでご提供します．
なおM1308は陸域のみですがご希望があれば無償で収録いたします．ただしM1308のみ，あるいはM1307またはM1408を含まない場合は提供しておりません．

本製品のご利用について

本製品の作成に当っては，国土地理院長の承認を得て，同院発行の基盤地図情報を使用しました(承認番号平23情使，第223号).
したがいまして基盤地図情報を含む区域のデータを利用する場合，測量法の申請が必要になる場合があります．詳細は国土地理院ウェブサイト「測量成果の複製・使用」をご参照下さい．

本製品を引用する場合，それが公正な慣行に合致し，かつ，報道，批評，研究その他の引用の目的上正当な範囲内であれば，出所を明示してご利用下さい．

出所の明示例（刊行元と製品名が含まれていれば文面の様式は問いません）

「この○○は一般財団法人日本水路協会海洋情報研究センター刊行の日本近海30秒グリッド水深データ第二版を使用したものである．」
「○○には海洋情報研究センター刊行JTOPO30v2を利用した．」

本製品の使用に付随又は関連して生じる直接的又は間接的な損失，損害等について，当方の故意又は過失に起因する場合を除き，一切の責任を負いません．

その他，ご利用に関して疑問点のある場合は別途お問い合わせ下さい．

価格

新規購入: 30,000円(税込価格33,000円)/海域
旧版からの更新: 10,000円(税込価格11,000円)/海域
(ご注文の際に購入済みの海域番号または購入を証明できる書類(日付・番号等)をお申し添えください)
